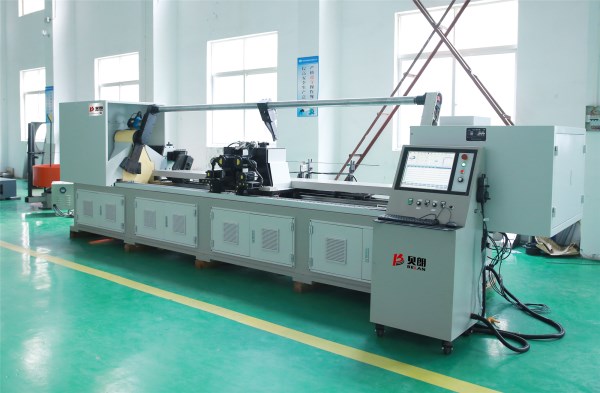

貝朗自動化廠家研發生產推出的雙頭線材折彎機，是針對金屬線材進行2D、3D以及雙頭線材折彎成型的全自動數控設備。

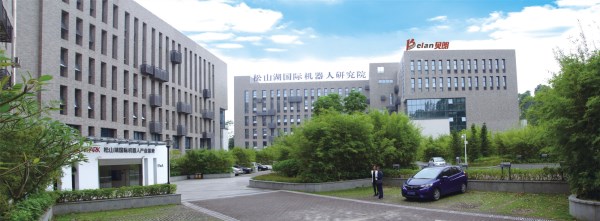

貝朗自動化外景
◎雙頭線材折彎機BL-2T-12800主要功能和特點：
1、采用臺灣進口電腦控制系統和進口高速伺服電機；
2、電腦為中文、英文(可選)界面，易操作，定位準確，所有電機可同步或單獨運行；
3、設有精度檢測跟蹤裝置，如有不合格的產品能夠自動停機；

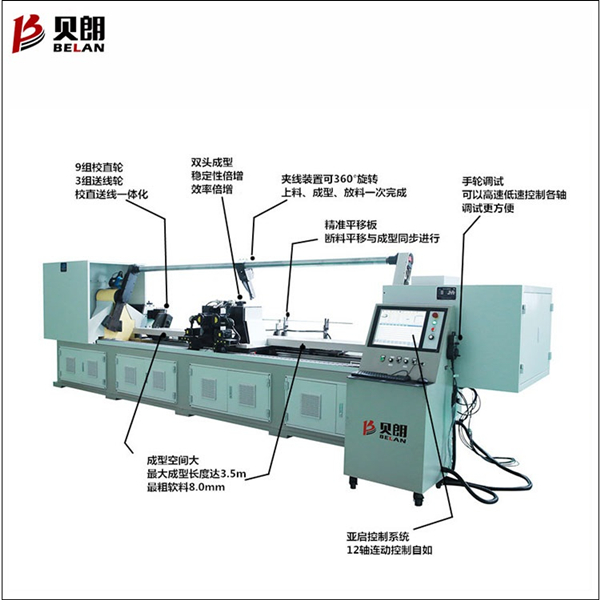

雙頭線材折彎機示意圖
4、根據熒光屏上的工作情況，可以隨時對產品的外徑角度進行修正；
5、機械具備自動潤滑供油設計，保證設備的長時間運行；
6、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松；
7、適用于生產：主要針對汽車零部件行業生產汽車座椅后排鋼絲、汽車2.0的發泡鋼絲、汽車雙蛇形簧；
以及折長形的四方框和各種對稱的或者不對稱長件鋼絲產品。比傳統單頭設備做長件產品明顯速度快，穩定性高。
◎雙頭線材折彎機主要技術參數 ：
|
型號 （Model No.） |
BL-2T-12400 |
BL-2T-12800 |
||
|
軸數 No. of Axis |
12軸 |
12軸 |
||
|
加工線徑 input OD of Wire |
硬料hard material Φ2.0 ～ φ4.0mm |
軟料soft material Φ3.0 ～ φ6.0mm |
硬料hard material Φ3.0 ～ φ6.0mm |
軟料soft material Φ3.0 ～ φ8.0mm |
|
送線輪數 No. of Feeding Round |
3組 |
3組 |
||
|
送線軸伺服電機功率 Power of Wire Feeding Motor |
5.5KW |
3.5KW |
||
|
(左/右)轉線電機功率 Power of Turning Motor |
2.7KW |
2.7KW |
||
|
(左/右)折角電機功率 (left/right) Angle motor power |
1.0KW |
2.0KW |
||
|
(左/右)平移電機功率 (left/right) shift motor power |
1.5KW |
2.7KW |
||
|
(左/右)折角升降電機功率 Power of Angle Control Motor |
1.0KW |
1.0KW |
||
|
平移電機功率 shift motor power |
1.0KW |
1.5KW |
||
|
夾線旋轉功率 Rotary power of the clamp |
1.0KW |
2.0KW |
||
|
切刀電機功率 Power of Wire Cuter Motor |
1.0KW |
1.0KW |
||
|
送線精度 Wire feeding accuracy |
300mm±0.1 |
300mm±0.1 |
||
|
展開長度 Maximum expanded length |
1000.0mm |
3600.0mm |
||
|
機器重量 Weight of Machine |
3800KG |
5500KG |
||
|
輸入電源 Input Power |
380V/50HZ/3PH |
380V/50HZ/3PH |
||
|
機器尺寸 （長度X寬度X高度） Size of Machine |
3000mm X 1500mm X 1600mm |
8000mm X 1500mm X 1600mm |
||
◎下面圖表是雙頭線材折彎機配置詳情：
|
配件名稱 Part name |
品牌產地 Brand origin |
|
伺服電機、編碼器Servo motor, encoder |
SANYO |
|
直線滑軌 Straight rail |
臺灣上銀 Taiwan |
|
開關電源 Switching power supply |
臺灣明緯 Taiwan |
|
熒光屏 Screen |
臺灣猶大 Taiwan |
|
變頻器 Frequency converter |
臺灣臺達 Taiwan |
|
數控系統 Numerical control system |
臺灣益圖 Taiwan |
|
軸承 Bearing |
日本NSK Japan NSK |
|
減速機 Reducer |
德國牛卡特/臺灣品宏 Germany/Taiwan |
|
機座材質 Base material |
A3鋼料 A3 Steel |
|
鍵盤 keyboard |
羅技 Luoji |
|
電腦主板 Motherboard |
臺灣 Taiwan |
|
滾珠絲桿 Ball screw rod |
臺灣上銀 Taiwan |
好機械，貝朗造!貝朗自動化線材折彎機廠家，傾情研發生產推出的線材折彎機系列設備，為汽車零配件、五金、家具、貨架、園林工具、廚衛等行業提供金屬線材折彎成型解決方案，助力汽車零部件等行業轉型升級，如虎添翼，快速發展，創造更大的價值。
更多詳情歡迎瀏覽貝朗自動化網站：http://www.yichengbaowen.cn/product40/product114.html
